反應釜控制器操作步驟（518P儀表）

一、通電前

1、按控制器后標注名稱接好線路，并檢查各儀表是否完好，電機調速旋鈕是否調至0位；

2、將加熱電源線與反應釜加熱電源插座（或接線柱）連接，

3、將電機電源線與控制器連接，

4、將測速元件、測溫元件與反應釜連接，

5、將電源線接通交流220V電源。0.1L-10L采用單相220V電源，20L-50L 采用三相四線電源。

二、通電后

1、檢查各儀表是否工作正常，

2、旋轉幾圈電機調速旋鈕，將轉速調整到試驗所需的轉速。如果轉速無顯示，將測速頭，轉180°即可；

3、將溫控儀設置到反應所需溫度，進行自整定，以便下次使用時，儀表能按照你設定的溫度，自動恒溫加熱，并且能保證控溫精度，步驟如下：

1）設置程序：在開機初始界面下按鍵一下即放開，儀表就進入設置程序狀態。儀表首先顯示的是當前運行段起始給定值，可按、和鍵修改數據。按一下鍵則顯示進下一個要設置的程序值來，每段程序按“溫度（C)-給定值-時間(T)-給定值”的順序依次設定。在程序運行時也可以修改程序。

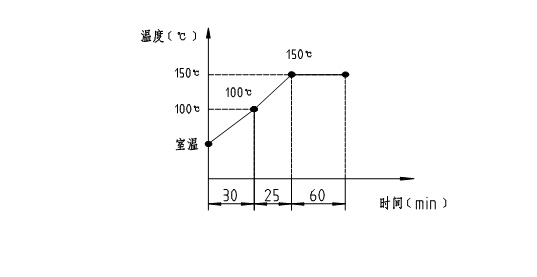

例：設置工作溫度150℃,并保持恒溫

首先設定C01=室溫，T01=30；C02=100，T02=25；C03=150，T03=60；C04=150，T04=121，然后打開儀表自整定功能，直到整定結束。如果需用程序控溫，自整定完根據需求編排程序即可。 （如下圖示）

注意：溫控表的參數不能亂調，否則會造成不加熱，控溫不準等問題。

2)自整定步驟：讓設備處在實驗使用狀態，在開機初始界面下按鍵2秒后，出現參數設定，然后按一下鍵就切換到下一參數，找到參數Ctrl設置為2后，回到初始界面可見儀表下顯示器將閃動顯示“At”字樣，表明儀表已進入自整定狀態。視不同系統，自整定需要的時間數小時不等，待儀表下顯示器恢復到設定溫度值（不閃動）表明自整定完畢。儀表在自整定過程中，不得干擾設備升溫、降溫等，出現停電狀況，需等設備降到室溫以后重新整定。此外，基于需要學習的原因，自整定結束后初次使用，控制效果可能不是較佳，需要使用一段時間（一般與自整定需要的時間相同）后方可獲得較佳效果。

3）加熱電壓調節：

①自動調節（通常采用手動調節，特殊要求下才采用自動調節）：在開機初始界面下按鍵2秒后，出現參數設定，然后按一下鍵就切換到下一參數，找到參數LOC設置為808解鎖后，繼續按鍵找到參數oPH，根據需要設定此值。例如oPH設置為50，則電壓較大輸出為50%，即220V*50%=110V。

②手動調節：旋轉加熱旋鈕調整至合適位置即可。

三、使用完畢

使用結束后，先將電機調速旋鈕調至0電機停轉后，關閉加熱電壓開關，然后關閉電源開關，拔下電源插頭，將控制器清理干凈，處于通風干燥地方。
